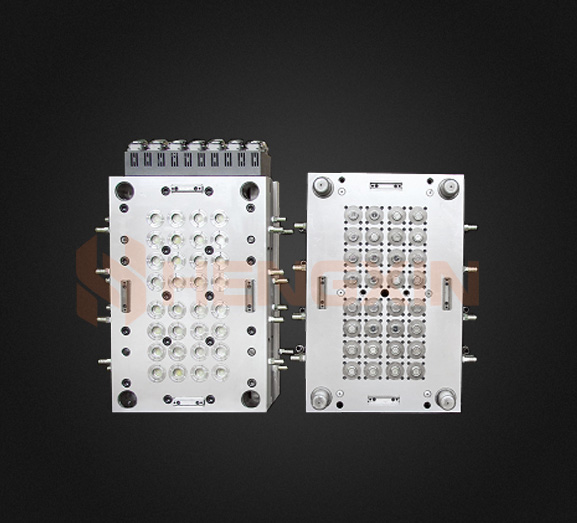

La linea di separazione è anche chiamata linea di divisione, che dipende principalmente dai requisiti di progettazione e dai requisiti di aspetto del prodotto, ma considera anche
se la lavorazione è fattibile e la posizione dello stampo a seguire la colla. Non importa come viene separato il prodotto in plastica, ci saranno segni di linea di separazione più evidenti. D'altra parte, puoi conoscere la struttura dello stampo guardando la linea di divisione. Le seguenti risorse Dragon spiegano come determinare la linea di separazione:
Determinazione della linea di separazione.
Prima di progettare la superficie di divisione, è necessario determinare la forma e la posizione della linea di divisione sulla parte in plastica. Quando viene determinata la direzione di apertura dello stampo, è più facile determinare la linea di divisione. Poiché la proiezione della linea di divisione nella direzione di apertura dello stampo coincide con la linea di contorno esterna della proiezione della parte in plastica in quella direzione, è possibile utilizzare una linea retta parallela alla direzione di apertura dello stampo per spostarsi lungo la linea di contorno esterna della proiezione dell'oggetto e trova Mostra l'intersezione della linea con la superficie dell'oggetto in ogni posizione.
(1) La linea retta interseca la superficie dell'oggetto in un punto, quindi questo punto è il punto sulla linea di divisione.
(2) La linea retta interseca la superficie dell'oggetto in un segmento di linea retta, quindi qualsiasi punto su questo segmento di linea retta può essere utilizzato come punto sulla linea di divisione e determinare specificamente quale punto è il punto sulla linea di divisione. Generalmente, è il punto adiacente Il punto di connessione più corto è il principio. Può anche essere determinato in modo interattivo.
(3) La linea retta interseca l'oggetto in più punti e più segmenti di linea retta, indicando che l'intersezione del cono di avvicinamento globale e la direzione di apertura dello stampo è 0, quindi l'estrazione del nucleo è progettata in quest'area e la linea di divisione dovrebbe essere determinata secondo la forma e le dimensioni del carotiere .3
